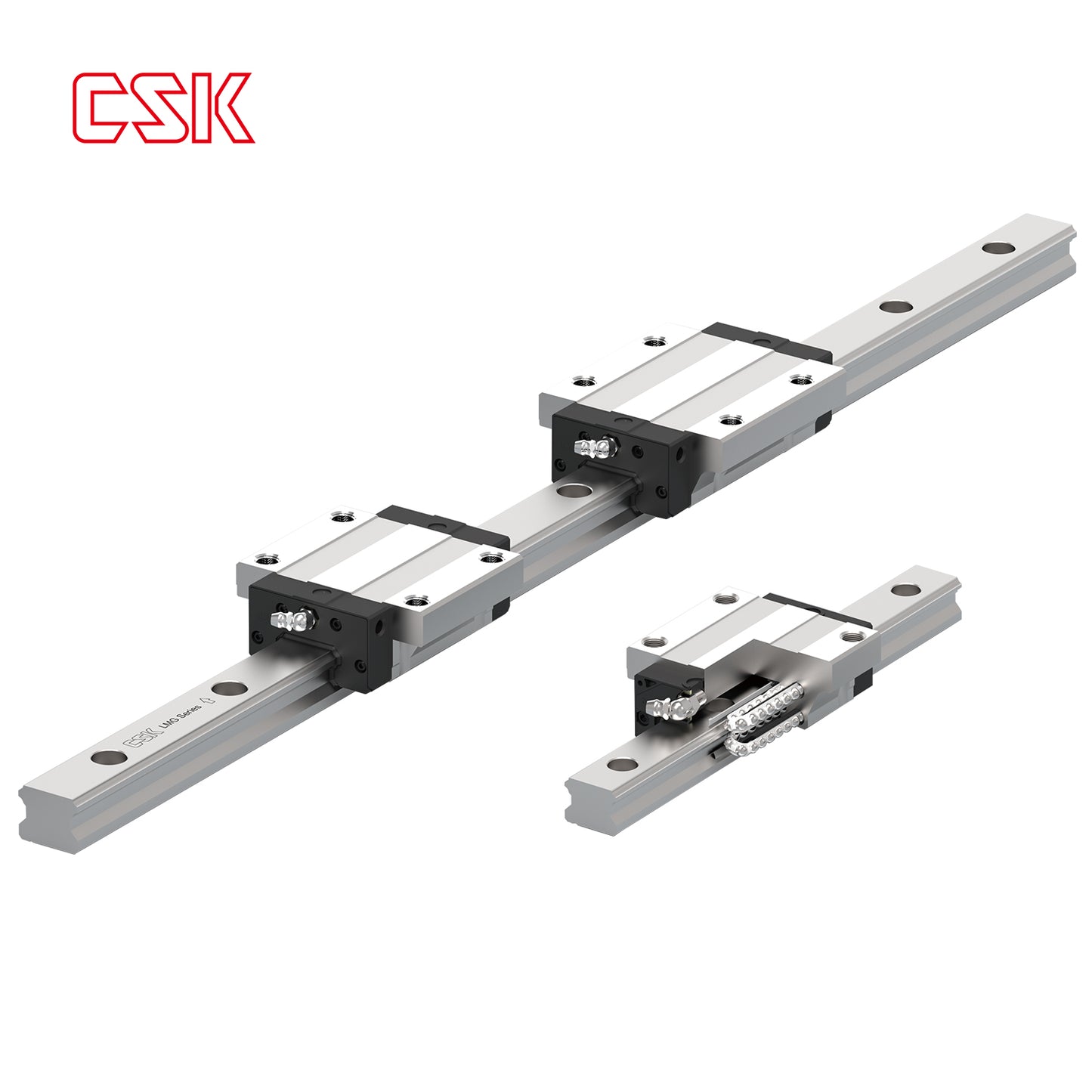

Guía lineal Serie LMGQ
Guía lineal Serie LMGQ
Se diseña una rótula especial hecha de resina entre las bolas de acero para reducir efectivamente el desgaste y la colisión entre las bolas de acero durante la operación del deslizador. También proporciona un espacio efectivo para el almacenamiento del lubricante, lo que reduce el ruido de funcionamiento del deslizador y prolonga su vida útil.
Características del producto
√Alta rigidez, alta carga
√Carga igual en cuatro direcciones
√Capacidad de centrado automático
√Sistema a prueba de polvo completamente sellado
√Alta precisión de posicionamiento, buena reproducibilidad
√Baja generación de polvo
√Buena suavidad de viaje
√Alta velocidad y bajo nivel de ruido
√ Intercambiabilidad
√Diseño de riel común del control deslizante
Parámetro de especificación de la serie LMGQ de guía lineal
Haga clic en el botón de descarga para obtener la hoja de especificaciones de la serie LMGQ de guías lineales.
Industria aplicable
-
Dispositivo de fabricación de semiconductores
-
Manipulando el equipo
-
Maquinaria de paqueteria
-
Industria de máquinas herramienta
-
industria de robots industriales
-
Máquina de moldeo por inyección
Prueba de ruido de uso del producto
La serie LMGQ utiliza el enlace de la bola para hacer que las bolas estén espaciadas uniformemente y eliminar el sonido agudo (sonido de audio alto) de las bolas que chocan entre sí, a través de la medición experimental, en diferentes condiciones de velocidad, el sonido general de la serie LMGQ es efectivamente reducido por 5-7 decibelios en comparación con la serie LMG.
Producto de prueba:
LMG/GQ20H1SSP0+R1200-30/30N
Prueba de velocidad:
200 mm/s-2000 mm/s
Ataque:
1000 mm
Lubricación al utilizar guías lineales
Es necesaria una buena lubricación cuando se utilizan guías lineales. Si la lubricación es insuficiente, la fricción entre los elementos rodantes y las superficies rodantes aumentará durante el funcionamiento, y esto puede convertirse en la causa principal de la reducción de la vida útil.
Se puede seleccionar grasa o aceite para la lubricación de la guía lineal, y el método de lubricación se puede dividir aproximadamente en dos tipos: lubricación manual y lubricación forzada automática, que se pueden seleccionar adecuadamente de acuerdo con la velocidad de funcionamiento del sistema y el entorno operativo .
método de lubricación
La frecuencia de engrase de la grasa varía según las condiciones de uso y el entorno. En general, se recomienda reponer la grasa cada 100Km. La grasa lubricante precargada en el deslizador de la guía lineal CSK es grasa lubricante n.º 2 a base de jabón de litio cuando sale de fábrica. Se recomienda el método de lubricación con aceite lubricante para usar aceite lubricante con una viscosidad de 30 ~ 150 cst. Cuando se utiliza aceite lubricante para lubricar, para otros métodos de instalación que no sean horizontales, puede ser difícil que el aceite lubricante llegue a la ranura de rodadura. Asegúrese de especificar la instalación al realizar el pedido de Way.
Lugar de lubricación
La serie de guías lineales CSK proporciona las posiciones de lubricación y aceite en el centro de los dos extremos del deslizador y los orificios laterales y superiores reservados de la tapa del extremo, como se muestra en la figura y la tabla a continuación.
Para evitar la intrusión de materias extrañas, no se perforan los orificios reservados horizontales y superiores de la tapa del extremo. Si existe tal requisito de lubricación horizontal y superior, especifíquelo al realizar el pedido.
