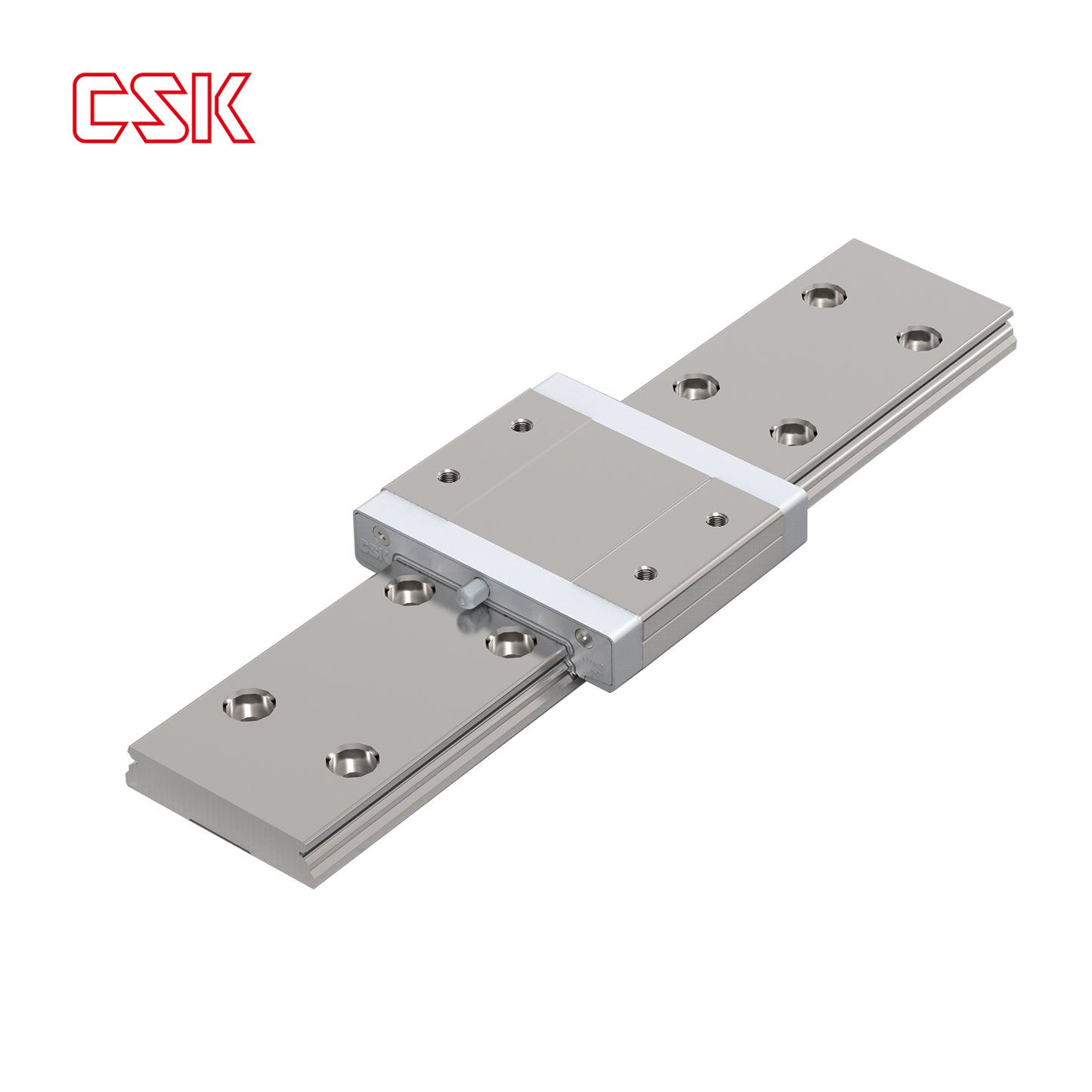

Carril de guía lineal en miniatura serie LMNW

Carril de guía lineal en miniatura serie LMNW

La guía lineal en miniatura de la serie LMNW utiliza una bola de acero de dos filas y un diseño de contacto de cuatro puntos tipo Goethe, que puede soportar cargas en todas las direcciones, lo que la hace altamente rígida y precisa. Es adecuado para espacios reducidos o piezas que requieran un tamaño reducido y un peso ligero, especialmente para equipos de automatización pequeños. Tiene un diseño de retenedor de bola de acero y puede ser intercambiable con la precisión permitida. Las partes metálicas del riel guía, el deslizador, la bola de acero y los accesorios están hechos de acero inoxidable, que tiene excelentes propiedades de prevención de la oxidación. (Nota: LMNW es la visión más amplia de LMN ).
Ver todos los detalles

Características del producto

√Alta rigidez, alta precisión
√Baja fricción, funcionamiento suave
√Alta precisión de posicionamiento y √buena reproducibilidad
√Tamaño pequeño y peso ligero
√ Intercambiabilidad
√Cumple con los estándares internacionales

Parámetro de especificación de la serie LMNW de guía lineal

Haga clic en el botón de descarga a continuación para obtener la hoja de especificaciones de la serie LMNW de guías lineales.

Haga clic en el PDF de descarga

Pre-Pressure Test

Pre-Pressure Grade Code Pre-Pressure Applicable Regulation
Micro Gap PC +3~+8
  • Emphasis on start-up resistance
  • Use where relatively large installation errors need to be absorbed

Light

Pre-Pressure

P0

 -3~+2
  • Use for slight vibration
  • For general accuracy
  • Use of a small amount of torque

Medium

Pre-Pressure

 P1 -6~-1
  • With vibration
  • Use with high precision
  • Use of slightly larger torque

Lubricación

Ubicación de lubricación:
La guía lineal en miniatura de la serie LMNW tiene grasa permanente de larga duración inyectada con aceite sintético de alto grado como aceite base en la fábrica, que se puede usar directamente.
Según el uso de la situación, la lubricación suplementaria se puede realizar en el momento adecuado.
CSK puede proporcionar un inyector de aceite especial, el método de inyección de aceite se refiere a la figura de la derecha.

Inyector de aceite:

  • Adoptar inyector de aceite profesional
  • CSK diseña científicamente métodos de lubricación y ubicaciones de lubricación de acuerdo con diferentes especificaciones y estructuras
  • CSK proporciona soporte técnico
Get Grease

Grado de precisión

La precisión de la guía lineal en miniatura de la serie LMN se divide en tres grados: Grado normal (N), Grado alto (H) y Grado de precisión (P), que los clientes pueden elegir según la demanda de precisión del equipo.
