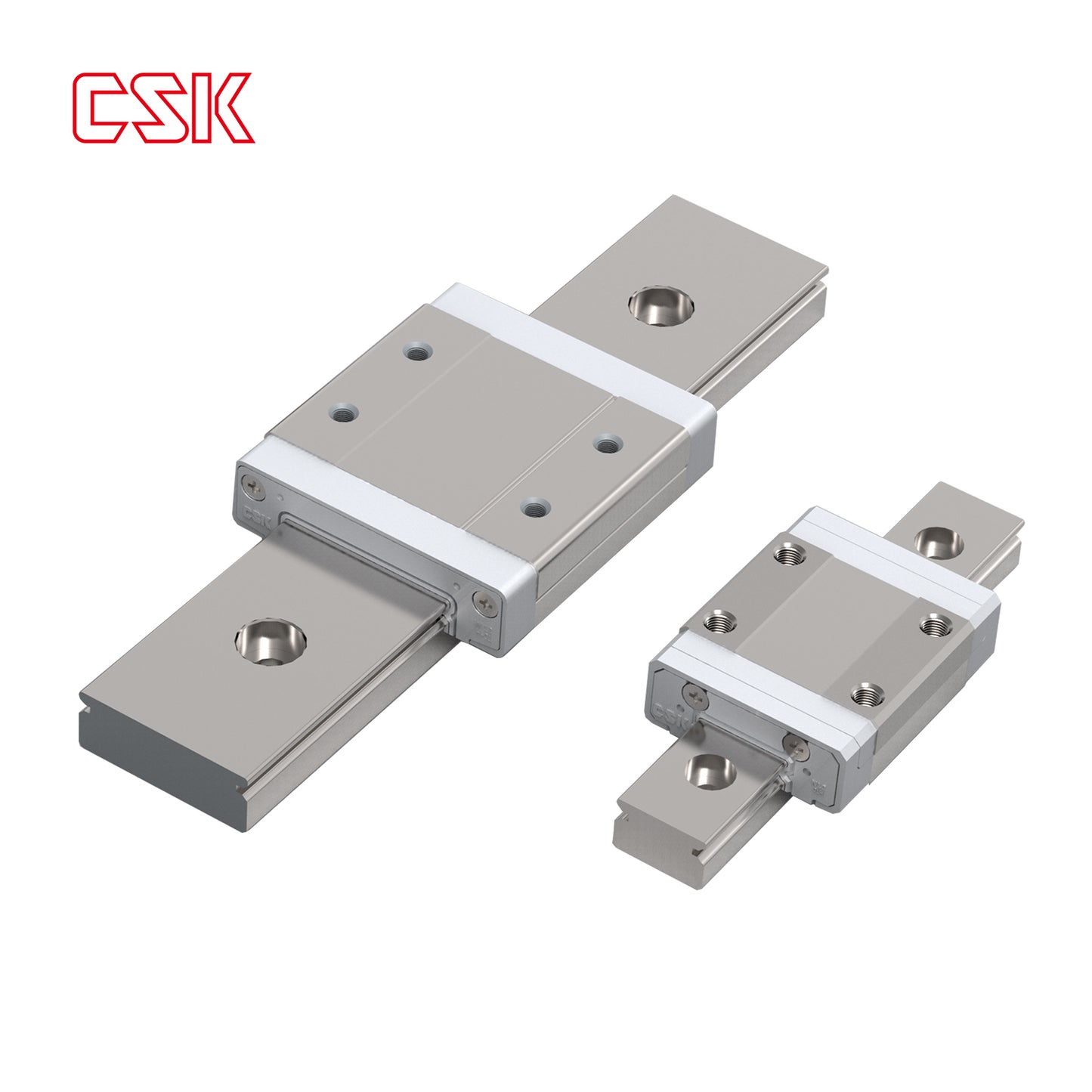

Serie LMN de guías lineales en miniatura
Serie LMN de guías lineales en miniatura

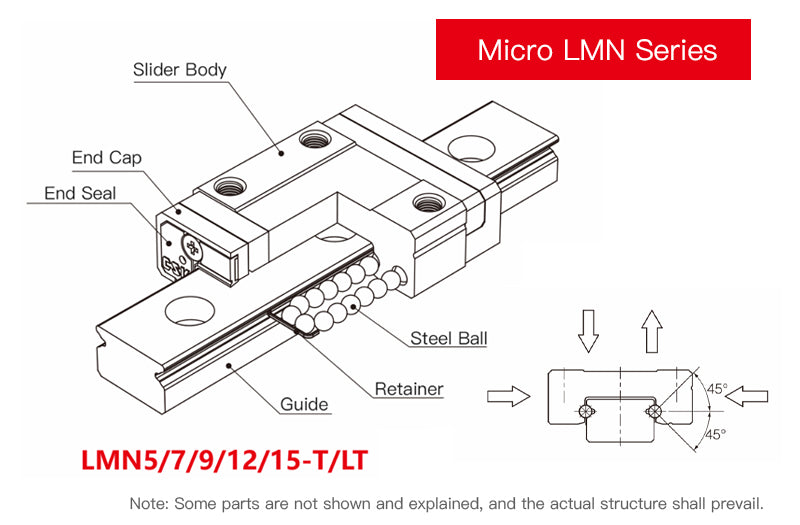

La guía lineal en miniatura de la serie LMN utiliza una bola de acero de dos filas y un diseño de contacto de cuatro puntos tipo Goethe, que puede soportar cargas en todas las direcciones, lo que la hace altamente rígida y precisa. Es adecuado para espacios reducidos o piezas que requieran un tamaño reducido y un peso ligero, especialmente para equipos de automatización pequeños. Tiene un diseño de retenedor de bola de acero y puede ser intercambiable con la precisión permitida. Las partes metálicas del riel guía, el deslizador, la bola de acero y los accesorios están hechos de acero inoxidable, el cual tiene excelentes propiedades para prevenir la oxidación.
Ver todos los detalles
Características del producto
√Alta rigidez, alta precisión
√Baja fricción, funcionamiento suave
√Alta precisión de posicionamiento y √buena reproducibilidad
√Tamaño pequeño y peso ligero
√ Intercambiabilidad
√Cumple con los estándares internacionales
Parámetro de especificación de la serie LMN de guía lineal
Haga clic en el botón de descarga a continuación para obtener la hoja de especificaciones de la serie LMN de guías lineales.
Pre-Pressure Test
| Pre-Pressure Grade | Code | Pre-Pressure | Applicable Regulation |
| Micro Gap | PC | +3~+8 |
|
|
Light Pre-Pressure |
P0 |
-3~+2 |
|
|
Medium Pre-Pressure |
P1 | -6~-1 |
|
Lubricación
- Ubicación de lubricación:
La guía lineal en miniatura de la serie LMN tiene grasa permanente de larga duración inyectada con aceite sintético de alto grado como aceite base en la fábrica, que se puede usar directamente.
Según el uso de la situación, la lubricación suplementaria se puede realizar en el momento adecuado.

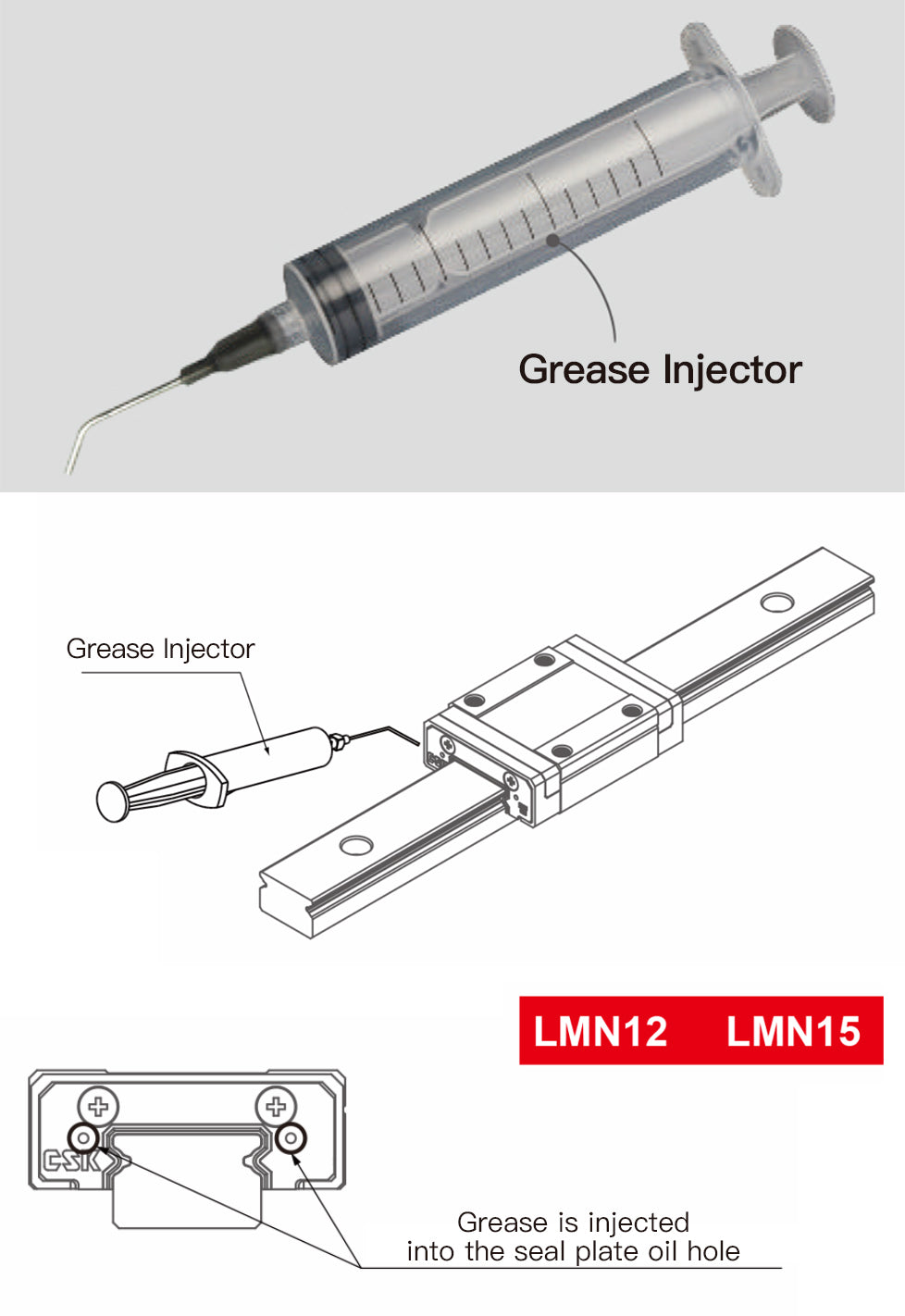

CSK puede proporcionar un inyector de aceite especial, el método de inyección de aceite se refiere a la figura de la derecha. - Inyector de aceite:
- Adoptar inyector de aceite profesional
- CSK diseña científicamente métodos de lubricación y ubicaciones de lubricación de acuerdo con diferentes especificaciones y estructuras
- CSK proporciona soporte técnico
Grado de precisión
La precisión de la guía lineal en miniatura de la serie LMN se divide en tres grados: Grado normal (N), Grado alto (H) y Grado de precisión (P), que los clientes pueden elegir según la demanda de precisión del equipo.
